概述
隨著數據中心技術的發展以及降低運營成本和節能減排的要求，高壓直流技術不管是在節能、投資成本、可靠性以及運維便捷性等方面較傳統的UPS都有明顯優勢，同時隨著高壓直流供電方案在大型的互聯網數據中心等場合的越來越廣泛應用，將逐步成為未來數據中心供電的趨勢。
高壓直流系統的安全運行及穩定可靠，可通過直流精密配電單元對直流列頭柜內各個回路實現高精度的電量監測，實現精細化能耗管理，同時通過絕緣監測模塊可對整個直流系統對地絕緣性能監測，實現監視判斷及預防接地故障發生，直流精密配電單元數據可通過數字通信上傳至動環監控系統，為后期運營管理提供可靠保障。
參考標準
YDB 037-2009 通信用240V直流供電系統技術要求
YD/T 939-2005 傳輸設備用電源分配列柜
YD/T 944-2007 通信電源設備的防雷技術要求和測試方法

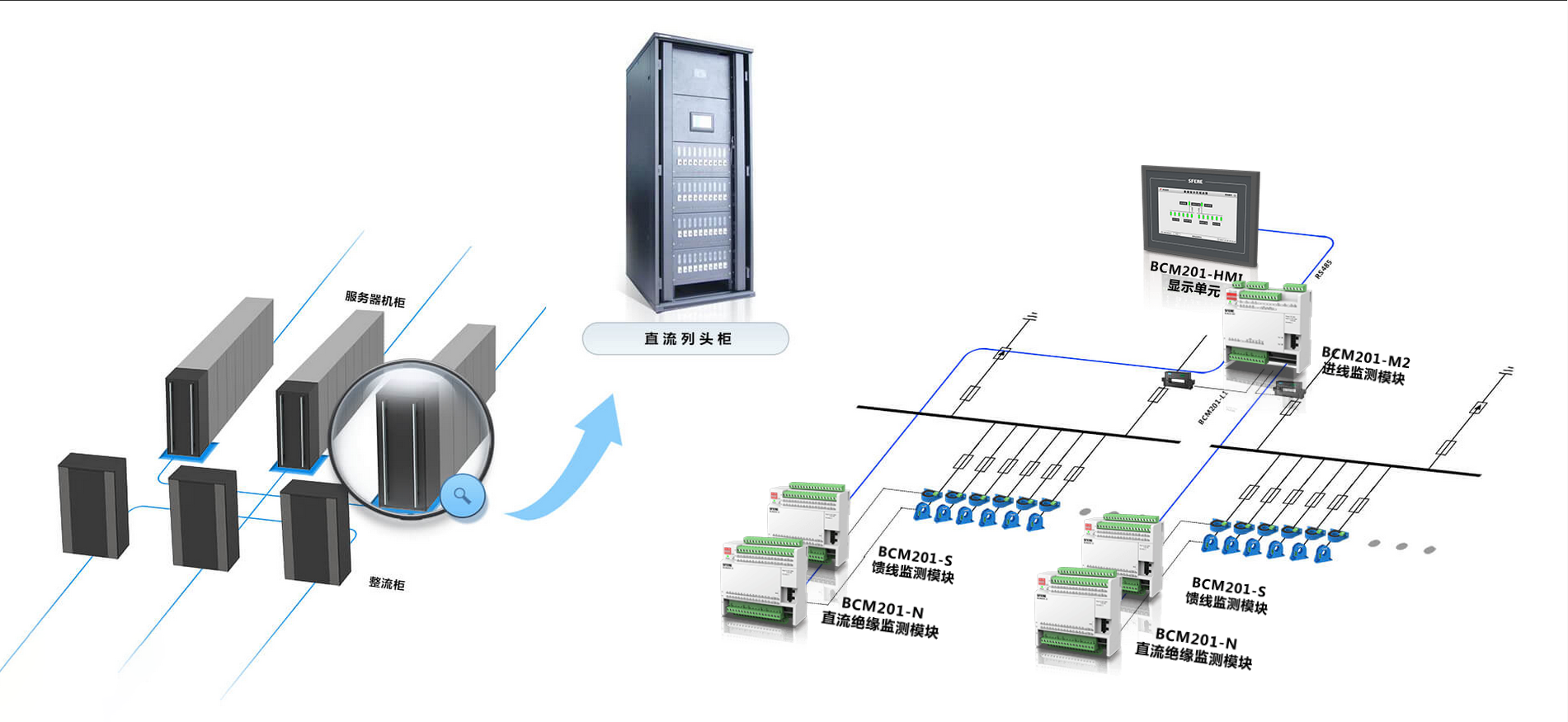

BCM201精密配電監測單元組成
BCM201精密配電監測單元功能特點
■ 模塊化設計，擴展方便
■ 彩屏就地顯示，界面靈活定制
■ 模塊之間總線連接，通信供電一體
■ 進線、饋線回路的全電量測量（包含開關量）
■ 兩路RS485通信接口，可選一路以太網接口
監控功能
實時監測各個回路開關狀態
通過BCM201-S實時監測各個回路開關狀態，能實時顯示合閘、分閘、告警及未啟用。

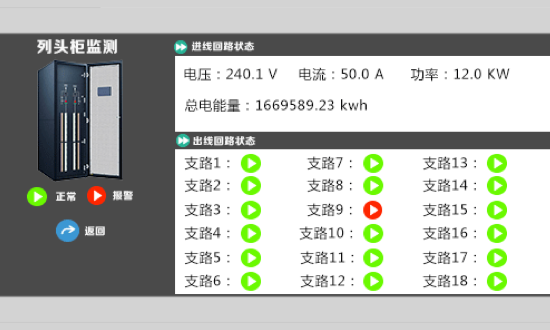

實時顯示進線回路電量數據
實時監測進線回路基本數據，包括電壓、電流、功率、電能數據。
實時顯示出線各回路電量數據
實時監測各個饋線回路基本電量數據，包括電壓、電流、功率等數據。

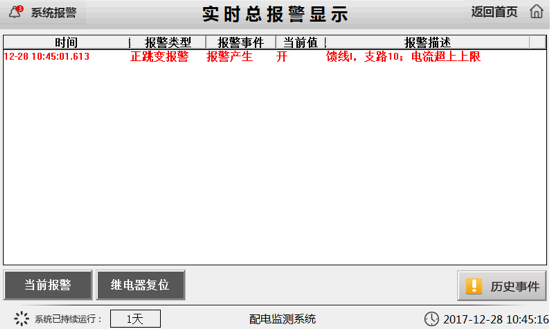

實時報警顯示
實時顯示報警信息包括報警時間、報警值等信息，快速指導運維人員及時處理故障。

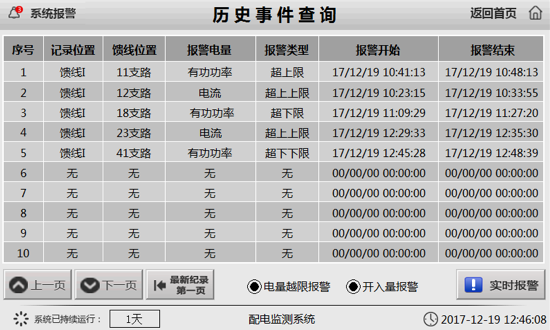

操作記錄查詢
查詢電量越限報警記錄，顯示歷史報警信息；詳細記錄報警電量、報警類型及報警起始時間；通過查詢歷史事件可追溯報警時運行線路的狀態。
動環監控系統實時監測
實時監測各個回路能耗及報警狀態，便于客戶運營及分析。本地采用7寸人機界面，交互操作方便，提供以太網接口與上級監控系統連接。

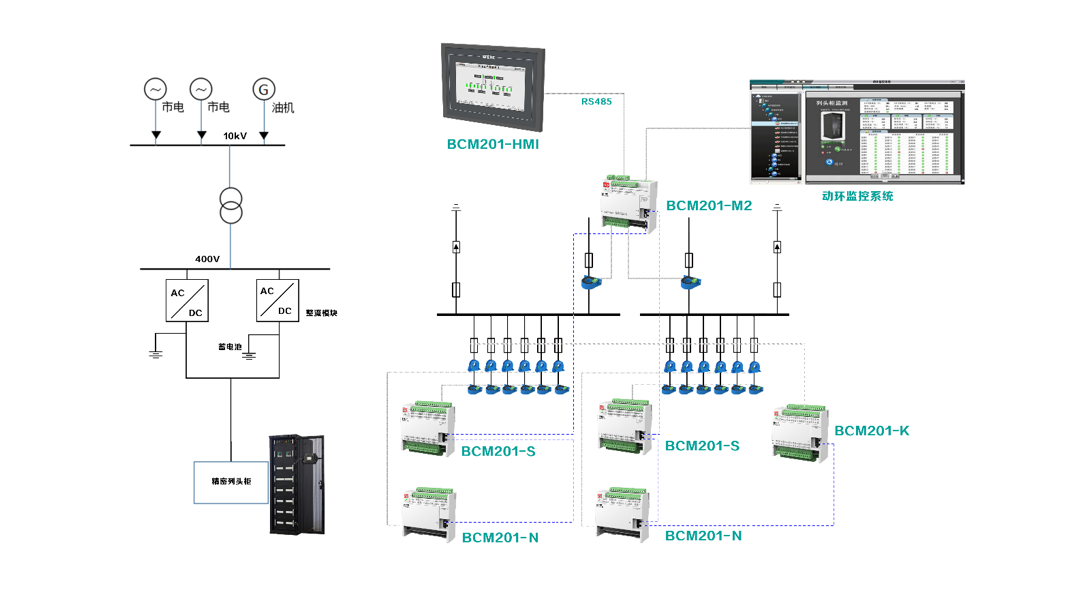

配置方案

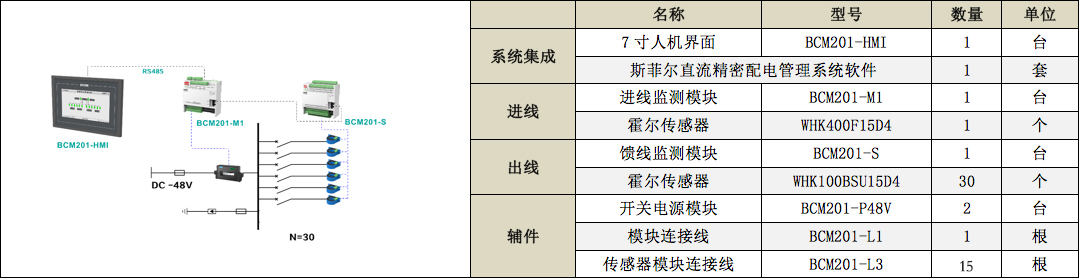

直流-48V配置方案
進線回路采用BCM201-M1模塊監測1路直流進線，出線回路配置一個BCM201-S監測模塊，實現對進線及各個出線回路的電壓、電流、有功功率、電能、極值、需量。

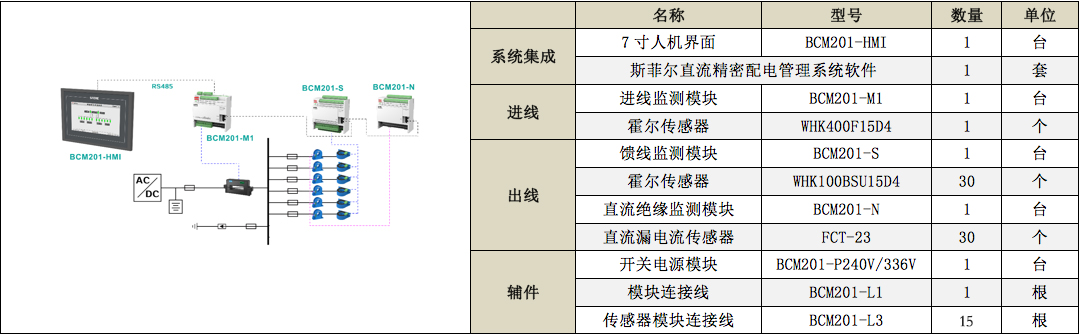

高壓直流240V/336V配置方案
進線回路采用BCM201-M1模塊監測1路直流進線，出線回路配置一個BCM201-S監測模塊，實現對進線及各個出線回路的電壓、電流、有功功率、電能、極值、需量。同時配置BCM201-N監測模塊，實現隔離母線對地電壓及對地絕緣電阻測量。

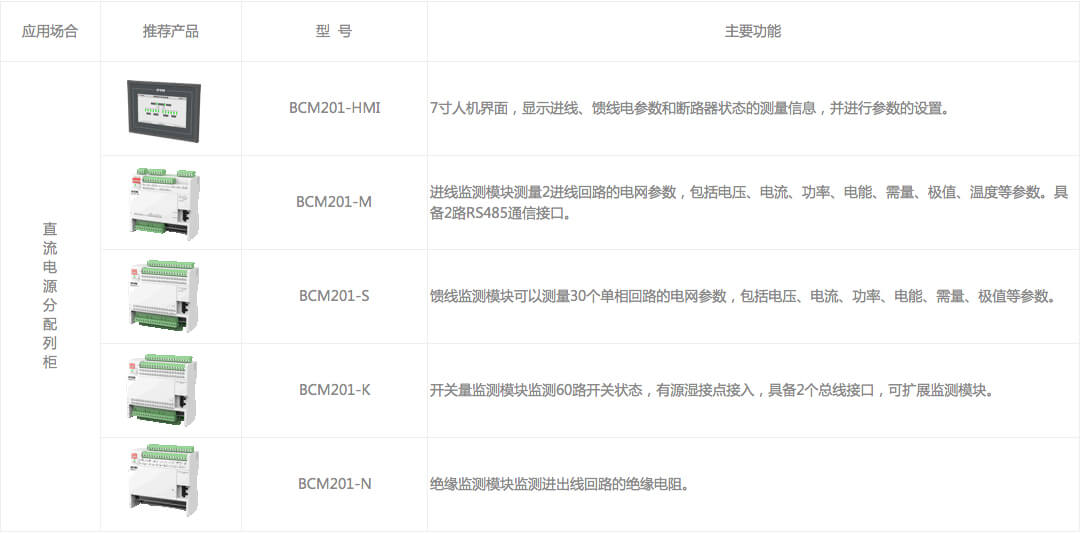

組件參數
人機界面
BCM201-HMI
特點
? 采用7寸人機界面。
? 人機界面具有告警信息提示和聲音告警。
? 可設置各模塊之間參數。
功能
? 顯示進線回路、饋線回路數據，記錄故障信息。
進線監測模塊
BCM201-M
特點
? 具備2路RS485通信接口、可選以太網通信接口。
? 4路開關量輸入、2路繼電器輸出。
? 2路溫度測量，具備2個總線接口，可連接饋線監測模塊和開關量監測模塊。
? 具有復費率電能記錄，存儲最近10年電能。
? 具有1024條SOE事件記錄，1024條實時報警記錄，12800條報警記錄。
功能
? 測量2個直流進線回路的電網參數，包括電壓、電流、功率、電能、需量、極值、溫度等參數。
饋線監測模塊
BCM201-S
特點
? 具備2個總線接口，通過總線接口可擴展監測模塊。
? 一條總線最大可接3個BCM201-S饋線監測模塊，監測90個回路。
功能
? 測量30個直流回路的電網參數，包括電壓、電流、功率、電能、需量、極值等參數。
? 30路開關量輸入，通過電壓值判斷斷路器分合閘。
絕緣監測模塊
BCM201-N
特點
? 當正、負母線絕緣電阻低于報警門限時可發出告警信息，并且啟動支路巡檢功能，測量支路正、負對地絕緣電阻值。
? 多種故障報警功能：對地絕緣電阻、支路對地絕緣電阻故障等。
? 可實時反應每一支路通信狀態，確保整個系統的穩定性，可排查性。
功能
? 測量兩段正、負母線對地電阻值。
饋線開關量監測模塊
BCM201-K
特點
? 24V有源濕接點接入。
? 具備2個總線接口，可擴展監測模塊。
? 一條總線最大可接2個BCM201-K開關量監測模塊。
功能
? 可同時監測60路開關分合閘狀態。
